球墨鑄鐵雙法蘭傳力接頭有控制水流方向的排氣閥
VSSJAF球墨鑄鐵雙法蘭傳力接頭用于供水管道除了水管以外還應設置各種附件，以確保管網的正常作業。管網的附件主要有調理流量用的閥門、供給消防用水的消火栓，還有控制水流方向的單向閥、裝置在管線高處的排氣閥等。
切斷閥門：用來切斷或許接通介質流量。閥門的安置要數量少而調度靈活，給 水管道中常用閘閥和蝶閥。
閘閥內的閘板有楔式和平行式兩種。依據閥門使用時閥桿是不是卜.下移動，可 分為明桿和暗桿兩種。明桿是閥門啟閉時，閥桿隨之 升降，因而易于把握閥門啟閉程度，適宜于裝置在泵站 內-暗桿適用于裝置和操作方位受到約束之處，不然 當閥門敞開時因閥桿上升而阻礙作業。
蝶閥：布局簡略，閥的長度較小，敞開方便，旋轉90。就可全開或全關。蝶閥寬度較通常閥門為 小，但閘板全開時將占有匕下流管道的方位，因而不能 緊貼楔式和平行式閥門旁裝置。
止回閥：止回閥是約束壓力管道中的水流朝一個方向活動的閥門。微阻緩閉止回閥和液壓式緩沖止回閥還有防 止水錘的效果。
排氣閥：排氣閥裝置在管線的隆起有些，使管線投產時或 維修后通水時，管內空氣可經此閥排出。 平時用以掃除從水中釋出的氣體，避免空氣積在管 中，致使減小過水?dāng)嗝娣e和增加管線的水頭丟失。 長距離輸水管通常隨地勢崎嶇敷設，在高處設排氣閥。
泄水閥：在管線的最低點須裝置泄水閥，它和排水管連 接，以掃除水管中的沉淀物以及維修時放空水管內的 存水。泄水閥和排水管的直徑，由所需放空時刻決議。

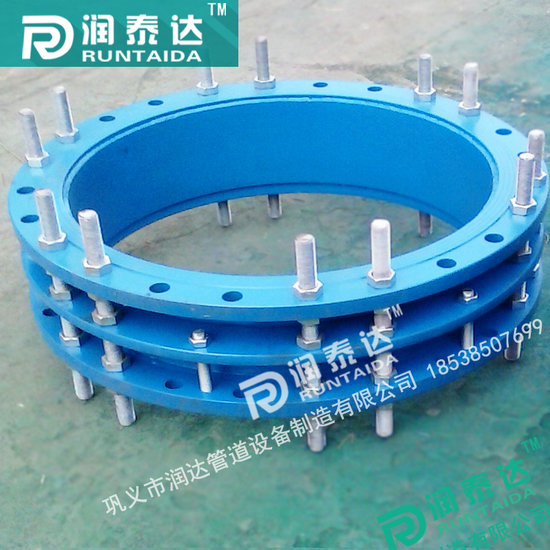

傳力接頭又叫做雙法蘭傳力接頭、單法蘭傳力接頭、可拆式傳力接頭、伸縮節、補償器、伸縮器、伸縮接頭。它是泵、閥門等設備與管道連接的新產品，是通過全螺栓把它們連接起來，使他們成為一個整體的。
雙法蘭的型號可以分為兩種：一種是VSSJAF，簡稱C2F，另一種是VSSJAFC，簡稱CC2F。
雙法蘭傳力接頭的型號是VSSJAF，簡稱C2F，它是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成的，它在工作的時候可以降低被連接件的壓力推力（也就是盲板的推力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向所產生的位移。它主要用于泵、閥門等附件的松套連接。
可拆式雙法蘭傳力接頭的型號是VSSJAFC，簡稱CC2F，它們通常是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成的，它的作用也基本與雙法蘭傳力接頭相同的，只是在原有雙法蘭傳力接頭的基礎上在加上限位短管，這樣更加的有利于雙法蘭傳力接頭的安裝與拆卸更加的方便。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
