套筒伸縮器的應用規范及規格尺寸定制

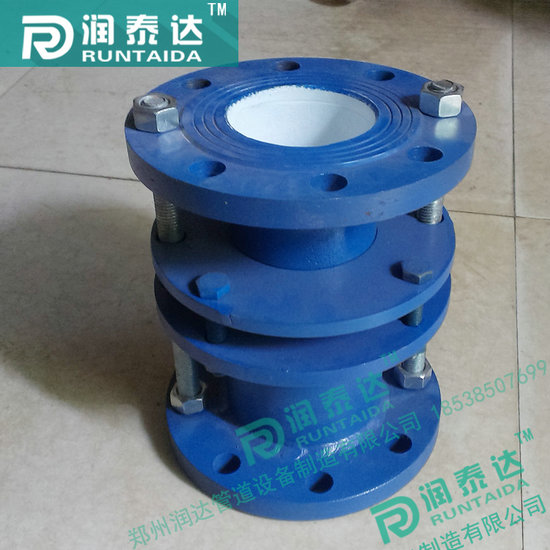

ZGB法蘭套筒伸縮器的應用規范及規格尺寸定制
ZGB法蘭套筒伸縮器的實用新型徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。ZGB法蘭套筒伸縮器能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏,潤達牌套筒式補償器的使用壽命大，疲勞壽命與管道相當?；瑒颖砻娼?jīng)特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。套筒式伸縮器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
潤達鋼制伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮,一旦越過其最大伸縮量就起到限位,確保管道的安全運行。
鋼制伸縮器也稱伸縮節、膨脹節、補償器（分為波紋補償器，套筒補償器，旋轉補償器，矩形、圓形自然補償器等幾大類型）。伸縮器可分鋼制伸縮器，套管式伸縮器，鑄鐵伸縮器，熱力管道伸縮器，其中以波紋補償器較為常用，主要為保障管道安全運行。鋼制伸縮器能夠補償吸收管道軸向、橫向、角向熱變形，吸收設備振動，減少設備振動對管道的影響及地陷對管道的變形量。
鋼制伸縮器的作用如下：
1.補償吸收管道軸向、橫向、角向熱變形。
2.吸收設備振動，減少設備振動對管道的影響。
3.吸收地震、地陷對管道的變形量。
公稱通徑
管子外徑
法蘭連接尺寸
總長
安裝尺寸
伸縮量
重量/kg
法蘭外徑D
螺栓孔中心
螺栓孔
max
min
n/個
do
65
76
160
130
4
14
450
420
380
40
13.3
80
89
190
150
18
460
15.5
100
114
210
170
22.3
125
140
240
200
8
28.5
150
168
265
225
35.4
200
219
320
280
44.3
250
273
375
335
12
61.1
300
325
440
395
22
485
445
395
50
75.5
350
377
490
445
95.5
400
426
540
495
16
109.7
450
480
595
550
124.8
500
530
645
600
20
146.3
600
630
755
705
26
500
465
415
197.4
700
720
860
810
24
240.5
800
820
975
920
30
680
630
570
60
402.8
900
920
1075
1020
441.4
1000
1020
1175
1120
28
506.9
1200
1220
1405
1340
32
33
720
650
590
713.4
1400
1420
1630
1560
36
36
976.3
1600
1620
1830
1760
40
730
660
600
1342.5
1800
1820
2045
1970
44
39
1495.3
2000
2020
2265
2180
48
42
780
680
620
1900.9
2200
2220
2475
2390
52
2316.1
2400
2420
2685
2600
56
2597.3
2600
2620
2905
281O
60
48
915
790
710
80
2984.9
2800
2820
3115
3020
64
3338.4
3000
3020
3315
3220
68
3821.4
3200
3220
3525
3430
72
4357.2
DN
Dw
L
L1
圓直徑D1
